MOSFET를 이용한 모터제어

• 개요
  • 마이크로프로세서를 이용하여 MOSFET 시행착오 회피
  • MDS1525와 24V 전압공급
  • PWM 제어를 위해 고속 포토 커플러 이용
  • Cortex-M0 , PWM 제어 이용

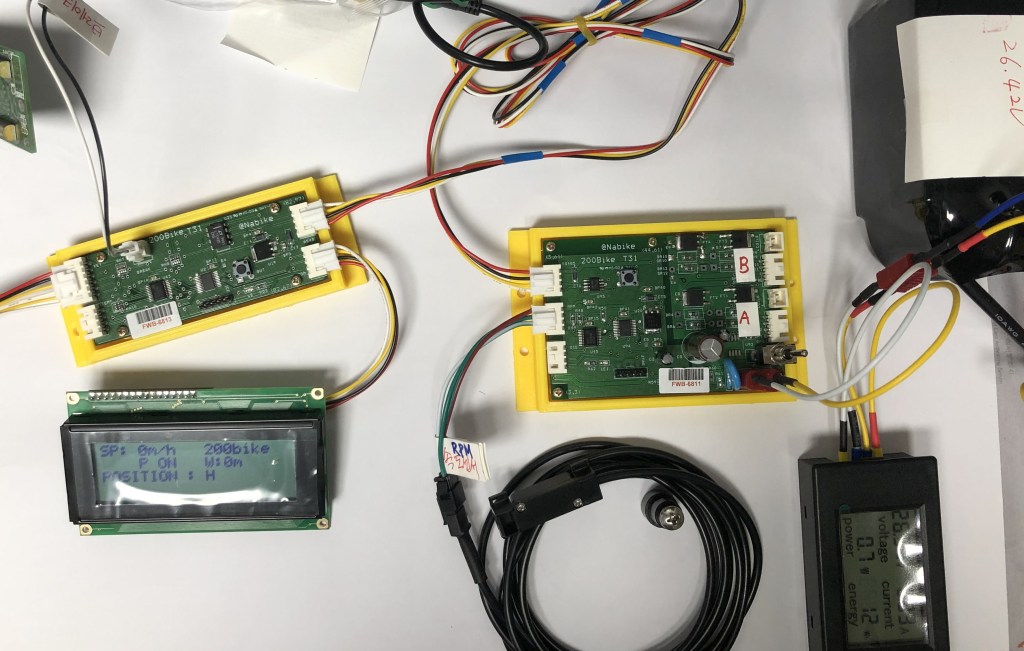

• 실험
  • MDS1525 는 N 체널 MOSFET이고 고전압 TR이여서 MCU와 분리
  • 고속 포토커플러는 6N138사용
  • MCU는 5V 로 동작하며 PWM 주파수는 1KHz 이상, Duty 0~100% 부논리 제어

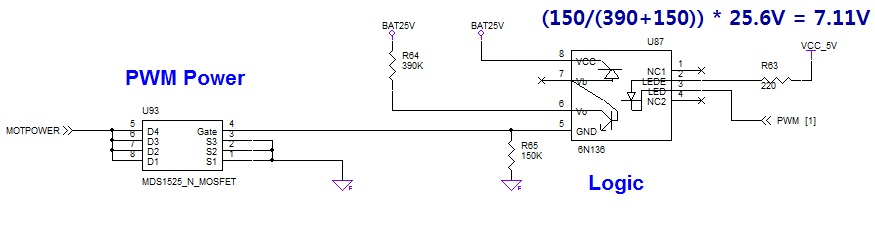

• 관련회로

MDS1525 :

• Single N-channel Trench MOSFET 30V, 16.9A, 10.1m

6N136 :

• Single-Channel, High Speed(1M Bit/S) Transistor Optocoupler
