Education Project-M0 ROBOT RTOS

ARM 임베디드RTOS EVB

"ARM 임베디드 RTOS 소스코드" 내하출판사 기술서에서 사용된 메인보드

EVB(Evaluation Board) 목적 :

  • “ARM 임베디드 RTOS 소스코드/내하출판사”, 실습용보드
  • 기술서와 함께 수업진행 위한 메인보드
  • 32Bit ARM Core로 Embedded 개발 고액연봉 받기
  • 교수와 학생을위한 Cortex-M0 Embedded Board
  • 메이커 개발자를 위한 특화된 보드
  • 내하출판사 기술서 홍보하기 위한 노력
  • 간편한 로봇 설계와 모듈화 적용

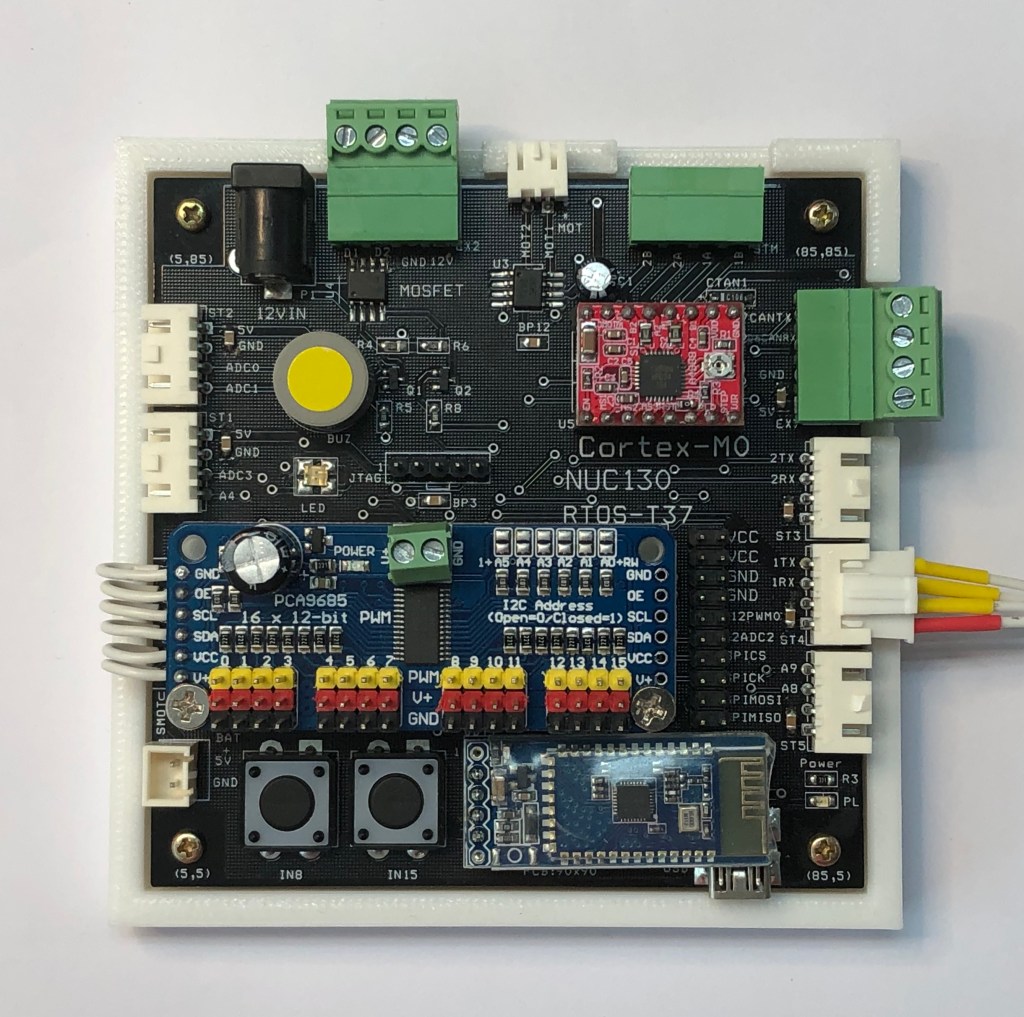

ARM임베디드RTOS EVB(Cortex-M0 NUC130 RTOS-T37)

EVB 종류 :

ARM 임베디드 RTOS – Freshman(1학년)

  • RTOS-T37(Cortex-M0 NUC130) 메인보드
  • RTOS-T37 Case, 3D 프린터 PLA 랜덤 칼라
  • 확장보드 GEN-EMB-T77, 장치 연결편리보드
  • Nu-Link-Me JTAG, 다운로드 디버그
  • USB Cable(Mini 5Pin)
  • 서보모터(프로모션기간중 , 소진시 종료)
  • 기술서 “ARM 임베디드 RTOS 소스코드/내하출판사” 제공되지 않음
  • G마켓 구입 : http://gmkt.kr/gCCdcI1

ARM 임베디드 RTOS – Shopomore(2학년)

  • RTOS-T37(Cortex-M0 NUC130) 메인보드
  • RTOS-T37 Case, 3D 프린터 PLA 랜덤 칼라
  • 확장보드 GEN-EMB-T77, 장치 연결편리보드
  • Nu-Link-Me JTAG, 다운로드 디버그
  • USB Cable(Mini 5Pin)
  • 기술서 “ARM 임베디드 RTOS 소스코드”
  • 큰 보관박스
  • 시계드라이버
  • 서보모터
  • G마켓 구입 : http://gmkt.kr/gCCeS3d

ARM 임베디드 RTOS – Junior(3학년)

  • RTOS-T37(Cortex-M0 NUC130) 메인보드
  • RTOS-T37 Case, 3D 프린터 PLA 랜덤 칼라
  • 확장보드 GEN-EMB-T77, 장치 연결편리보드
  • Nu-Link-Me JTAG, 다운로드 디버그
  • USB Cable(Mini 5Pin)
  • 기술서 “ARM 임베디드 RTOS 소스코드”
  • 보관박스
  • 시계 드라이버
  • 서보모터
  • 서보모터 어댑터(5V, 2A)
  • 스텝모터
  • 스텝모터 어댑터(12V, 2A)
  • DC모터(Encode 포함)
  • FWB-MRfidcard
  • FWB-Text LCD
  • FWB-MSound
  • RTC(Real Time Clock)
  • 전지케이스(AA 4.5V)
  • 비륭 녹색 소켓
  • 확장선 흰색 4핀(1:1 결합)
  • 확장선 흰색 2핀(1:1 결합)
  • G마켓 구입 : http://gmkt.kr/gCCeaOI

ARM임베디드RTOS 하드웨어 구성 :

  • P1 : 라운드 타입 12V DC입력
  • EX2 : P Channel MOSFET 12V 파워 스위치
  • MOT(2핀) : S8082 DC 모터 드라이버 1 채널 단일 IC
  • STM : A4988 Step 모터 드라이버 12V용
  • USB : PC USB Mini B Type 전원 단자.
  • JDY1 : 블루투스 모듈
  • IN8/IN15 : 큰 Tack 버튼
  • BAT : 4.5V ~ 5V 배터리 연결
  • SMOT : 16Ch PCA9685 PWM 모듈
  • LED : 녹색, 적색
  • BUZ : Buzzer
  • JTAG : 5핀 JTAG (VCC, ICE-DAT, ICE-CLK, RESET, GND)
  • PCB 크기 : 90Cm x 90Cm
EVB(타겟보드) 부품 배치

ARM임베디드RTOS EVB와 JTAG 연결 :

EVB와 JTAG 연결
